Система измерения качества магнита

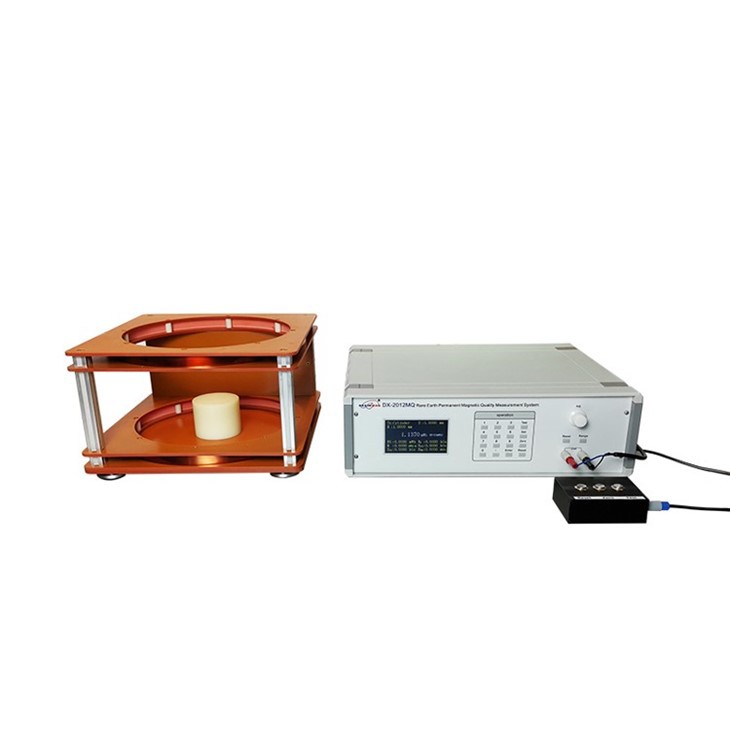

Устройство для проверки качества редкоземельных постоянных магнитов DX-2012MQ использует измеритель магнитного потока, оснащенный одномерной катушкой Гельмгольца, в основном используемой для измерения магнитного потока постоянных магнитных устройств в условиях катушки. Магнитный момент устройства можно получить, умножив постоянную катушки. Для образцов с обычными размерами можно рассчитать такие материалы, как Br, Hcb и BHmax. Благодаря экспериментальной проверке использование одномерных катушек для проверки аксиально намагниченных цилиндрических, круглых и квадратных образцов редкоземельных постоянных магнитов позволяет точно проверить общий магнитный момент M (точнее, Mz) материала. Используя кривую размагничивания материала BH для приближения к прямой линии, можно точно рассчитать три важных параметра магнитных свойств материала Br, Hcb и BHmax для определения качества материала. Он хорошо используется при передаче качества редкоземельных постоянных магнитных материалов между предприятиями по производству материалов и предприятиями по использованию материалов. Точность и повторяемость испытания магнитного момента намного превосходят использование приборов для испытания BH для проверки данных передачи стандартных образцов. Эффективность тестирования высока, что позволяет обеспечить полную проверку всех намагниченных образцов и своевременное обнаружение дефектов устройства, одновременно гарантируя оценку уровня магнитной энергии продукта материала.

Устройство для проверки качества редкоземельных постоянных магнитов DX-2012MQ использует измеритель магнитного потока и катушку Гельмгольца для проверки качества редкоземельных материалов, что стало популярным методом проверки среди предприятий. Хотя магнитные свойства испытуемого материала не измеряются точно устройством измерения BH материала постоянного магнита, а параметр собственной коэрцитивности Hcj материала не может быть предоставлен. Однако, благодаря более надежным данным о магнитном моменте тестирования и более низким затратам на оборудование, оно подходит для производства всех материалов и связи между пользователями, и в будущем будет играть большую роль в области магнитных измерений.

В целом, устройство для проверки качества редкоземельных постоянных магнитов DX-2012MQ является надежным и экономически эффективным решением для профессионалов отрасли, которым необходимо проверять производительность и качество редкоземельных постоянных магнитов.

2.1Основная испытательная машина:

2.2Катушка Гельмгольца

Используя две катушки с одинаковыми радиусами и витками, коаксиально располагая их с интервалом, равным радиусу, этот тип комбинации катушек называется катушками Гельмгольца. Он может генерировать слабые магнитные поля до сотен Гс; эта катушка имеет большой равномерный объем площади, широкое пространство использования и простую эксплуатацию. Он может достигать одномерных, двухмерных и трехмерных комбинированных магнитных полей и может обеспечивать магнитные поля переменного и постоянного тока. Существует хорошая линейная связь между током и магнитными полями.

Система проверки качества редкоземельного постоянного магнитного материала DX-2012MQ состоит из катушки Гельмгольца и испытательного узла. Компания Dexing может настроить катушку Гельмгольца в соответствии с размером испытательного образца. Разные размеры образца, разные испытательные катушки. Компания Dexing предлагает следующие модели в качестве справочных:

3.1Особенности

● Благодаря использованию однокристальной конструкции программа рассчитывается автоматически, что интуитивно понятно и удобно;

● Подходит для всех редкоземельных постоянных магнитных материалов, низкая стоимость оборудования;

● Удобно измерять магнитный поток Ø и магнитный момент M материала и рассчитывать такие данные, как Br, Hcb и BHmax;

● Он может измерять образцы редкоземельных металлов разных размеров и больше не ограничен размером образца;

● Может быть добавлена ​​немагнитная нагревательная керамическая печь, и кривая МТ редкоземельного постоянного магнита получается путем испытания на нагрев;

● Его можно использовать для редкоземельных постоянных магнитных материалов для контроля термической стабильности и необратимости магнитного потока;

● В флюксметре используется технология низкого дрейфа, что делает испытание более стабильным и точным.

3.2Применение

В основном используется для измерения магнитного потока постоянных магнитных устройств в условиях катушки, умноженного на постоянную катушки для получения магнитного момента устройства. Для образцов с обычными размерами можно рассчитать такие материалы, как Br, Hcb и BHmax.

4.1 Размер образца SmCo28H: Д20 мм × Ш10 мм × 5 мм, данные испытаний с использованием устройства измерения материала постоянного магнита DX-2012H следующие: Br=10.83kGs, Hcb=10.26kOe, Hcj больше или равно 30kOe, BHmax=27.78MGOe.
Одномерная катушка Гельмгольца сконфигурирована с устройством для испытания качества материала редкоземельного постоянного магнита DX-2012MQ (коэффициент проницаемости рассчитывается по формуле 1,05)

Комментарий: Воспроизводимость теста отличная. Разница между точностью теста Br и тестового устройства BH контролируется в пределах 0.6%, коэффициент магнитной проницаемости рассчитывается как 1.05 (можно выполнить точную оптимизацию), отклонение Hcb находится в пределах 1.56%, а отклонение BH составляет 1.04%.

4.2. Размер образца N30M: D13,08 мм × H6,35 мм, данные испытаний с использованием устройства для измерения материала постоянного магнита DX-2012H

выглядит следующим образом: Br=11.06kGs, Hcb=10.68kOe, BHmax=29.53MGOe.
Одномерные катушки Гельмгольца (коэффициент проницаемости рассчитан по формуле 1,05) были сконструированы с использованием прибора для проверки качества материалов на основе редкоземельных постоянных магнитов DX-2012MQ:

Повторяемость теста отличная. Точность теста Br составляет 0.2% по сравнению с устройством теста BH. Коэффициент магнитной проницаемости рассчитывается по 1,05 (можно выполнить точную оптимизацию), отклонение Hcb находится в пределах 1,55%, а отклонение BH составляет 1,75%.
