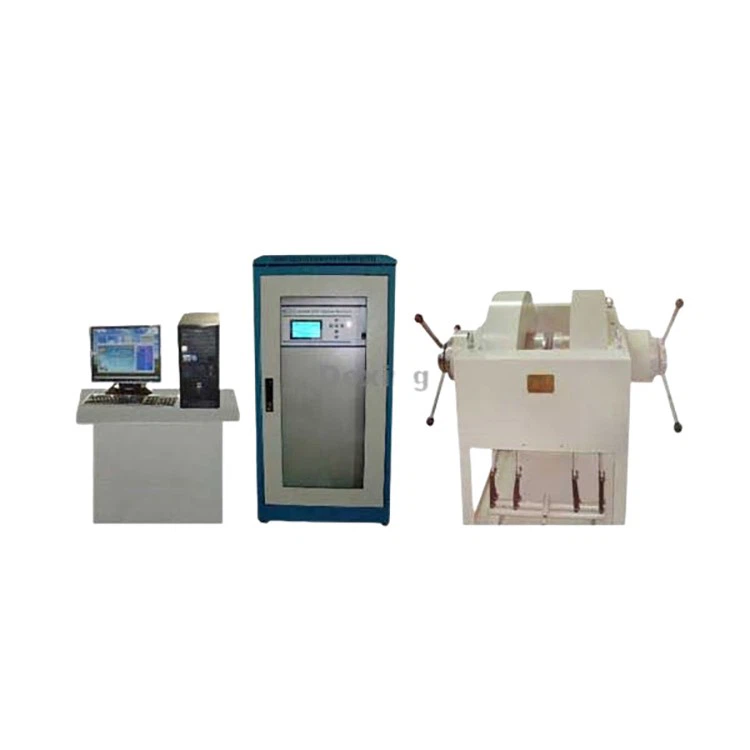

Система измерения магнитострикционных материалов

Многопараметрическая система измерения магнитострикционных материалов DXSS-2020 представляет собой современное испытательное оборудование, предназначенное для измерения магнитных параметров магнитострикционных материалов в различных условиях магнитного поля. Система может точно измерять несколько ключевых параметров, включая ldc-Hdc, Bdc-Hdc, lac-Hac, Bac-Hac, Zac-f, Hcb, Hcj, Br, BHmax и т. д., обеспечивая комплексную и точную поддержку данных для исследований в области материаловедения. , разработка новых материалов и промышленное применение.

Система DXSS-2020 состоит из следующих основных компонентов:

1. Электромагнит: электромагнит SB-100 с двойным ярмом и двойным регулируемым воздушным зазором, обеспечивающий стабильное и регулируемое магнитное поле.

2. Источник питания электромагнита: трехфазный трехпроводной вход, максимальное выходное напряжение постоянного тока 500 В, максимальная выходная мощность 2,0 кВт, обеспечивающая стабильную подачу напряженности магнитного поля.

3. Флюксметр: используется для измерения потока постоянного тока с диапазоном до 32,0 мВб и разрешением до 0,001 мВб.

4. Гауссметр: измеряет напряженность магнитного поля в нескольких диапазонах и с чрезвычайно высоким разрешением для удовлетворения различных потребностей в измерениях.

5. Тензодатчик: точно измеряет магнитострикционную деформацию и поддерживает многодиапазонные и высокоточные измерения.

6. Катушка Гельмгольца: используется с источником питания аудиосистемы для обеспечения однородного и регулируемого магнитного поля переменного тока.

7. Тестер импеданса: используется с источником питания аудио для измерения характеристик импеданса образца, изменяющихся с частотой, и расчета соответствующих физических параметров.

8. Источник питания аудио: частота плавно регулируется, максимальная выходная мощность 500 Вт, что позволяет удовлетворить различные потребности в тестировании.

9. Система сбора данных: отвечает за сбор и обработку данных с различных датчиков.

10. Мешок под давлением: используется для фиксации проб и контроля давления.

11. Компьютер: запускает специальное программное обеспечение, контролирует весь процесс тестирования, обрабатывает и анализирует данные.

12. Лазерный принтер: используется для печати отчетов об испытаниях и таблиц данных.

1. Магнитное поле постоянного тока: разделено на семь диапазонов, до 32кЭ, разрешение до 0.1Э.

2. Магнитное поле переменного тока: диапазон 320Э, разрешение 0,01Э.

3. Измерение деформации: поддерживает девять диапазонов, максимальное разрешение может достигать 0.01με.

4. Источник питания звука: диапазон частот 30 Гц ~ 10 кГц, максимальная выходная мощность 500 Вт.

5. Катушка Гельмгольца: внутренний диаметр Ø50 мм, внешний диаметр Ø115 мм, однородность магнитного поля может достигать ± 1%.

В нынешней быстро меняющейся бизнес-среде предоставление исключительного обслуживания клиентов является краеугольным камнем укрепления долгосрочных связей с клиентами. Мы решительно придерживаемся философии, ориентированной на клиента, проводя тщательную и тщательную оценку различных видов транспорта, таких как воздушный, морской и наземный транспорт. Наша приверженность заключается в разработке индивидуальных решений, которые точно удовлетворяют уникальные потребности наших клиентов, неустанно стремясь к совершенству, чтобы превзойти их ожидания. Мы гарантируем, что каждая партия груза достигнет места назначения пунктуально, безопасно и точно, тем самым гарантируя беспроблемную и надежную доставку для всех наших уважаемых клиентов.

Вопрос 1: Как использовать систему для проверки магнитострикционных свойств?

Ответ: При использовании системы измерения магнитострикционных материалов для испытаний сначала необходимо поместить испытываемый магнитомягкий материал в измерительную систему. Затем, регулируя размер намагничивающего поля H, система может измерять изменения плотности магнитного потока B и магнитострикции λ в режиме реального времени. Встроенное программное обеспечение системы запишет эти данные и построит соответствующую характеристическую кривую.

Вопрос 2. Какие передовые технологии использует система для повышения точности измерений?

Ответ: В системе измерения магнитострикционных материалов используется полупроводниковая технология измерения тензометрии, которая позволяет системе иметь возможности измерения с высоким разрешением. Кроме того, система также сочетает в себе использование тензометрических мостов и измерителей потока, что позволяет одновременно измерять несколько параметров.

Вопрос 3. Какой точности может достичь система при тестировании магнитострикционных материалов?

Отвечать:

При использовании системы для испытания редкоземельных гигантских магнитострикционных материалов TDT-110 энергия магнитострикционной деформации может достигать 950~1200×10^-6 в магнитном поле 40 кА/м (килоампер/метр).

Для<110>стержни из ориентированного поликристаллического сплава Fe-Ga и прокатанные тонкие полосы из сплава Fe-Ga, магнитострикционные свойства превышают 300×10^-6 в предварительно напряженных условиях.
